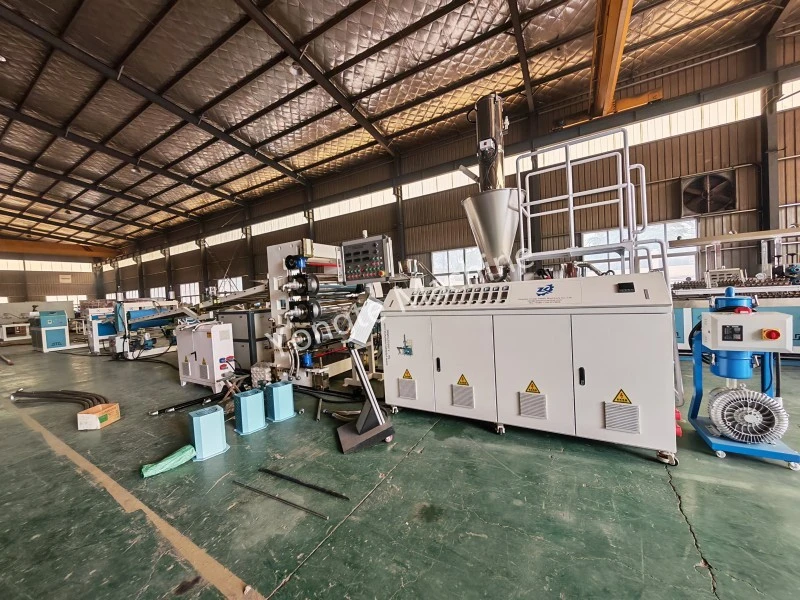

1200mm PVC İnce Sac Ekstrüzyon Hattı

Ürüne Genel Bakış

Yongte 1200mm PVC ince levha ekstrüzyon hattı, sert ve yarı sert PVC ince levha üretimi için özel olarak geliştirilmiştir. Yüksek torklu konik çift vidalı ekstruder, hassas üç silindirli perdahlama ünitesi, otomatik sıcaklık kontrol sistemi ve akıllı besleme sistemini bir araya getirerek eşit kalınlık, pürüzsüz yüzey ve uzun süreli istikrarlı çalışma sağlar. Hassas servo tahrikli ekstrüzyon kontrolü ve optimize edilmiş vida tasarımı dahil olmak üzere tescilli ileri teknolojimizden yararlanan PVC ince levha ekstrüzyon hattımız, ±0,02 mm dahilinde tutarlı kalınlık toleransını korurken dakikada 10 metrelik etkileyici bir üretim hızına ulaşır.

Temel Teknik Parametreler

Komple Ekipman Listesi ve Resimleri

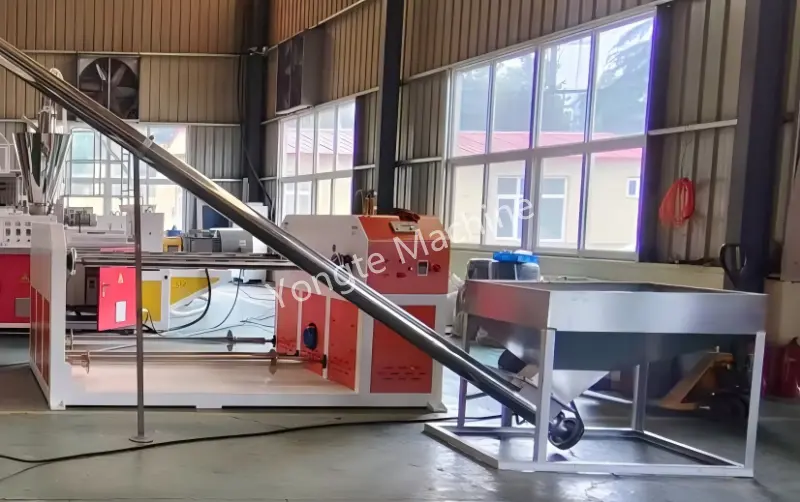

Otomatik Malzeme Yükleyici: 304 paslanmaz çelik otomatik vida besleme, stabil besleme ve tozsuz çevre koruma.

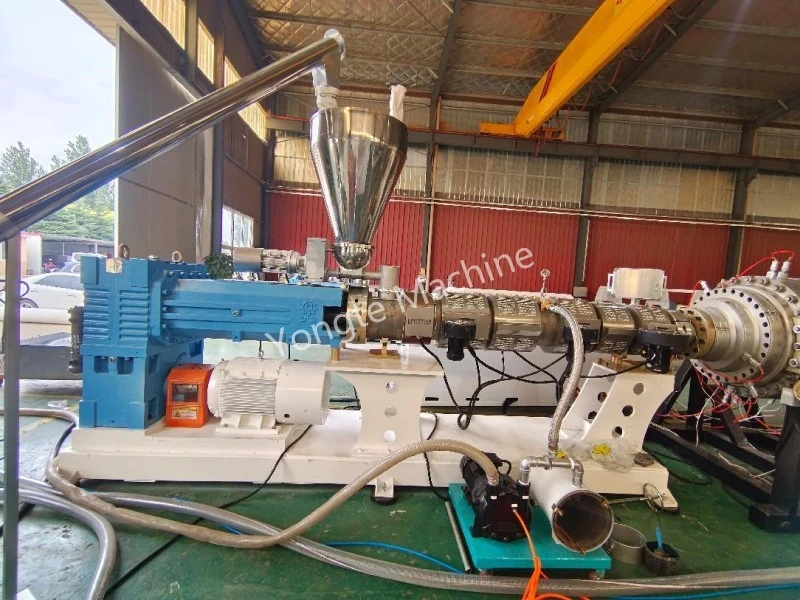

Konik Çift Vidalı Ekstruder: SJSZ80/156 yüksek torklu ana ekstrüzyon makinesi, 22:1 L/D oranına sahip 156 mm geniş çaplı vidaya sahiptir ve düşük kayma gerilimini korurken olağanüstü plastikleştirme verimliliği sağlar; özellikle PVC'nin ısıya duyarlı özellikleri için optimize edilmiştir. Sertleştirilmiş alaşımlı vidalı tambur (HRC 58-62) ve hassas işlenmiş taşıma elemanlarıyla donatılan bu ürün, eşit eriyik karışımı ve istikrarlı basınç çıkışı sağlayarak, uzun üretim döngüleri sırasında bile malzemenin bozulmasını etkili bir şekilde önler. Ekstruderin servo hız kontrollü sürüş sistemi (55kW servo motor), kalsiyum karbonat ve katkı maddeleri içeren sert, yarı sert ve değiştirilmiş kaliteler dahil olmak üzere çeşitli PVC formülasyonlarına uyum sağlayarak 5 ila 35 rpm arasında kademesiz hız düzenlemesine olanak tanır.

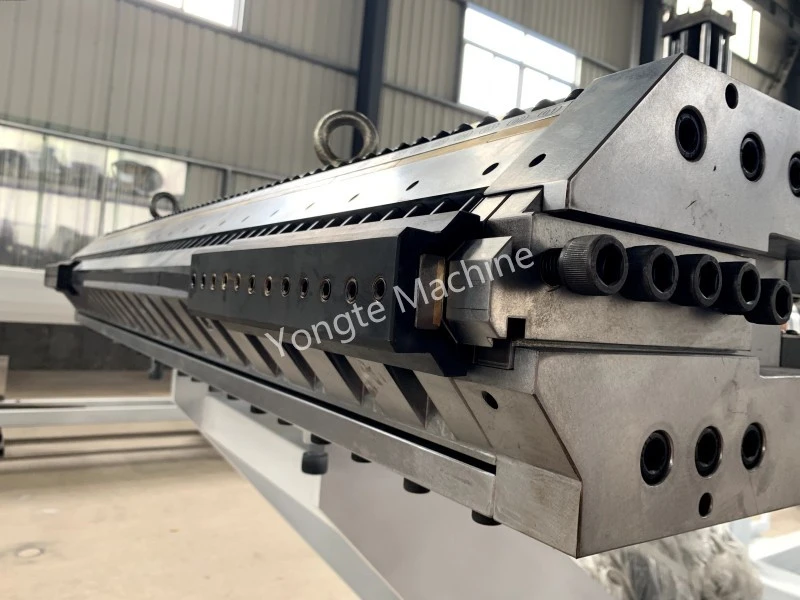

T Tipi Kalıp: 1200 mm genişliğinde askı tipi kalıp, 0,4–2 mm kalınlıkta hassas şekillendirme.

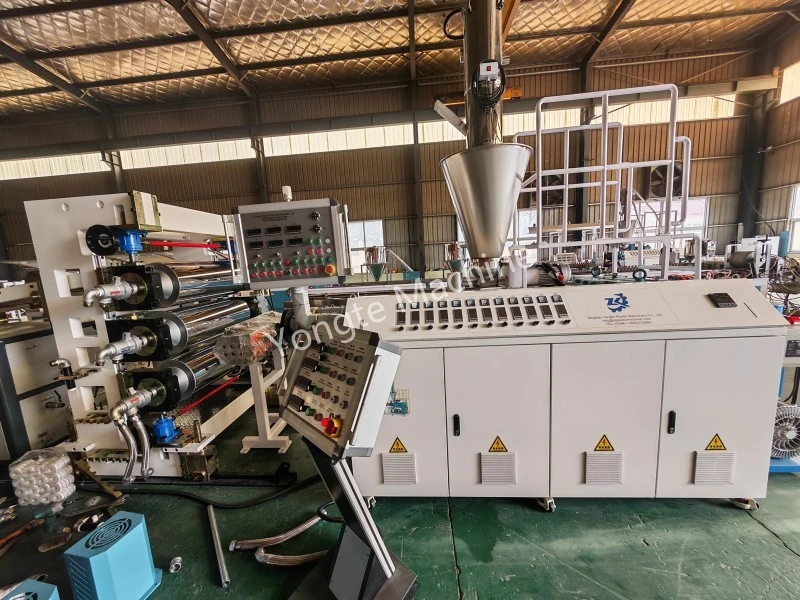

Üç Silindirli Kalenderleme Ünitesi: Hassas su verme ve temperleme işlemine sahip dikişsiz çelik borulara sahip silindir yüzeyi, HRC≥62 sertliğine ve Ra≤0,2μm ayna kaplamasına ulaşarak olağanüstü aşınma direnci ve levha yüzey kalitesi sağlar. Servo tahrikli boşluk ayarlama sistemi (tepki süresi ≤0,1s) ile donatılmış olup, ±0,01 mm dahilinde tekrarlanabilirlik ile mikron düzeyinde kalınlık kontrolü (ayar aralığı 0,4–2 mm) sağlar. Dolaşan ısı transfer yağını kullanan üç bölgeli silindir sıcaklık kontrol sistemi, tüm silindir uzunluğu boyunca (1200 mm çalışma genişliği) ±1°C'lik hassas sıcaklık stabilitesini korur, termal deformasyonu ortadan kaldırır ve düzgün tabaka soğutması sağlar. Her silindir, hız (5–35 rpm) ve basınç (0–150N/cm) açısından bağımsız olarak ayarlanabilir; çeşitli PVC formülasyonlarına ve kalınlık gereksinimlerine uyum sağlarken, bitmiş levhadaki iç gerilimi en aza indirir.

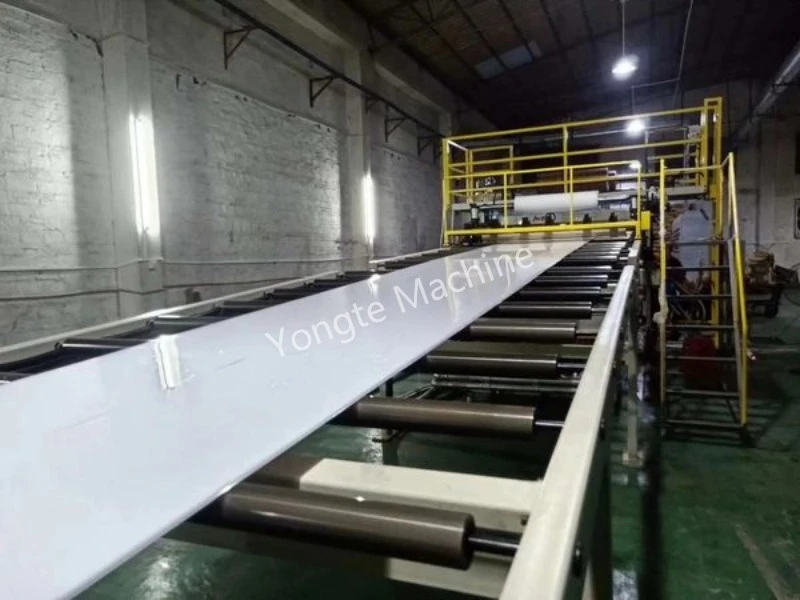

Soğutma Braketi: Düzgün soğutma ve bükülmeyi önleme için 6m paslanmaz çelik makaralı konveyör braketi.

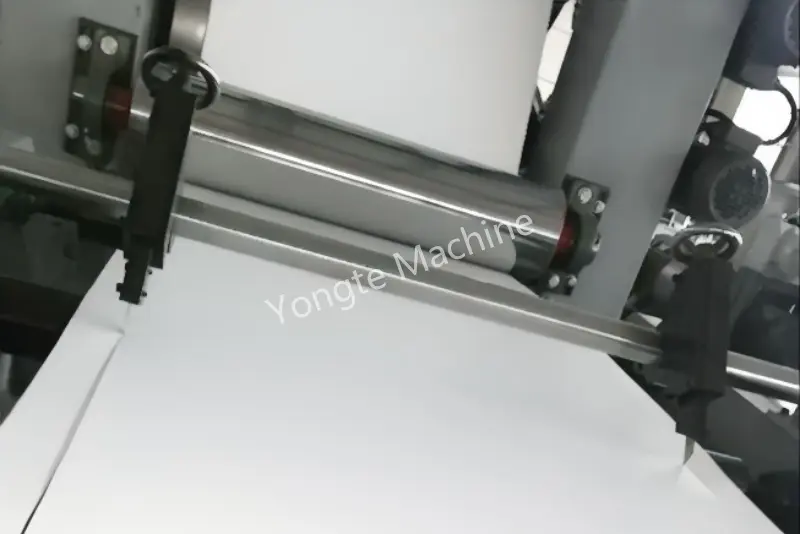

Çevrimiçi Otomatik Kenar Düzeltici: Çevrimiçi otomatik kenar düzeltme, kaybı azaltmak için merkezi atık geri dönüşümü.

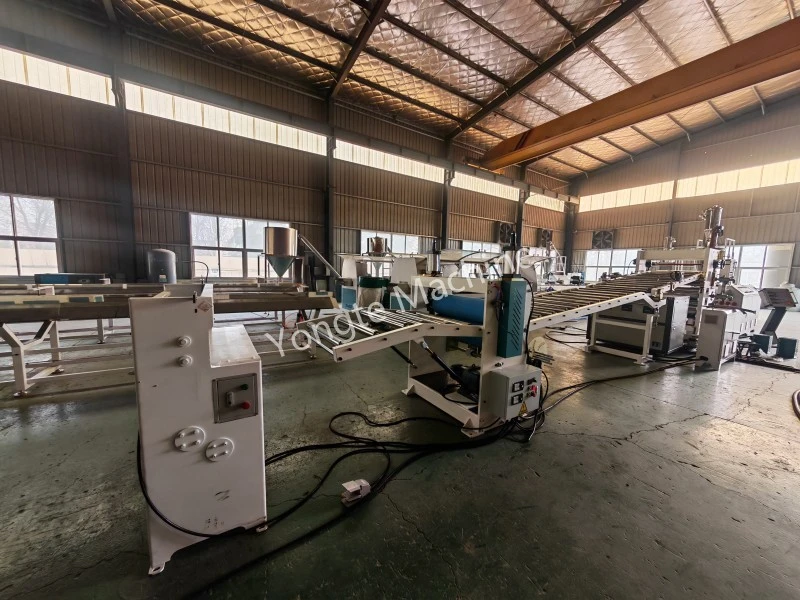

Çekme Cihazı: Çift kauçuk silindirli servo çekiş, stabil çalışma ve stabil gerginlik.

Otomatik kesme makinesi: PVC ince levhayı istenilen uzunlukta parçalara kesebilir, ardından PVC levha birlikte istiflenir. Bu kesme makinesi, yüksek hız ve otomatik kesim için servo motorla donatılmıştır. herhangi bir hasar olmadan kesici kenar

Akıllı Elektrik Kontrol Sistemi: Omron sıcaklık kontrolü, ABB invertör, Inovance servo, Siemens/Schneider kontaktör; Gerçek zamanlı izleme ve tüm parametrelerin tek tıklamayla ayarlanması için isteğe bağlı PLC + 10 inç HMI dokunmatik ekran.

Temel Avantajlar

1. Yüksek Tork ve Mükemmel Plastikleştirme: Parçalı namlu, hassas sıcaklık kontrolü ve optimize edilmiş vida konfigürasyonu, farklı formüllerin istikrarlı üretimi için uygun, eşit karıştırma ve yeterli plastikleştirme sağlar.
2. Kararlı ve Yüksek Hızlı Çıkış: 15–30 m/dak doğrusal hıza (kalınlığa göre ayarlanabilir), kararlı çıkışa ve daha düşük enerji tüketimine sahip güçlü tahrik sistemi.
3. Ultra Hassas Kalınlık Kontrolü: Üç silindirli servo aralık kontrolü + dahili silindir sirkülasyon soğutması, 600 mm genişliğin tamamında ±0,03 mm kalınlık toleransı ve kusursuz düz bir yüzey.
4. Akıllı ve Kararlı Besleme: Ağırlık kaybı ölçümlü besleme + kapalı devre geri bildirim, hassas hammadde oranı, bileşim dalgalanmasını ve israfı azaltır.
5. Akıllı Merkezi Kontrol: 10 inç HMI dokunmatik ekran, tek tıklamayla parametre ayarı ve kolay kullanımla erime basıncı, silindir sıcaklığı ve sac kalınlığı gibi önemli verileri gerçek zamanlı olarak izler.
6. Mükemmel Soğutma ve Şekillendirme: Ayarlanabilir hava bıçağı soğutma konveyörü + gerginlik kontrol sistemi, deformasyon veya bükülme olmadan tam şekillendirme sağlar.
7. 7/24 Sürekli Çalışma: Hızlı değiştirilebilen kalıp dudakları ve temizlemesi kolay silindir sistemi, malzeme veya spesifikasyon değişiklikleri sırasında aksama süresini azaltarak büyük serili sürekli üretim ihtiyaçlarını karşılar.
8. Kompakt ve Yerden Tasarruf: Kompakt düzen, yerden tasarruf sağlayan, makul bakım kanalları, günlük bakım için uygun.
9. Tam Satış Sonrası Destek: Ekipmanın uzun süreli ve güvenilir çalışmasını sağlamak için yerinde kurulum, operatör eğitimi ve yedek parça temini gibi tam döngülü hizmetler sağlar.

Başvuru

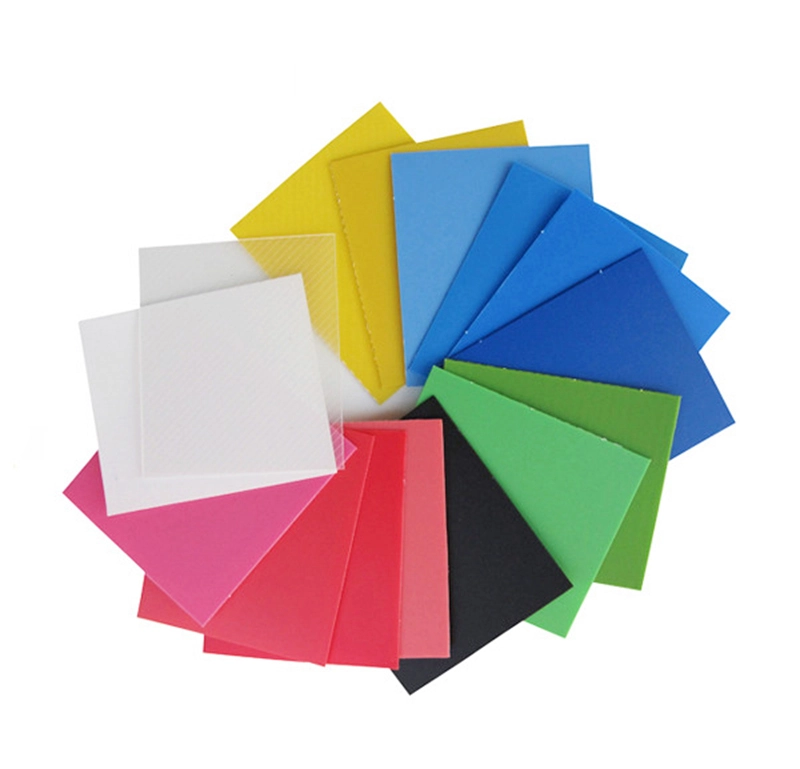

Yüksek kaliteli PVC ince levha malzemelerin üretimi için özel olarak tasarlanmış ve optimize edilmiş, sonuçta ortaya çıkan nihai ürünler, çeşitli uygulamalarda güvenilir bağlanma sağlayan olağanüstü ve sağlam yapışma özellikleri sergiler. Ayrıca olağanüstü dayanıklılık ve uzun vadeli performans sergiliyorlar, çevresel stres faktörlerine dayanabiliyor ve zaman içinde bütünlüğü koruyabiliyorlar. Ayrıca bu ürünler pürüzsüz, tutarlı ve görsel olarak çekici bir yüzey sağlayan mükemmel ve rafine bir görünüm dokusuna sahiptir. Bu birleştirilmiş özellikler, üst düzey mobilya üretim tesisleri tarafından belirlenen katı kalite standartlarını ve sıkı gereklilikleri tam olarak karşılar ve aşar; bu da onları birinci sınıf mobilya üretimi için ideal bir seçim haline getirir.
